Multisim Live + 浏览器 | 线上仿真实验随时随地做!
02.20 2023

近日,全国各高校纷纷“延期开学、如期开课”,支持师生利用信息技术手段推进在线授课和在线学习,护航春季学期教学工作。我们也收到了许多老师的咨询,关于在目前新冠肺炎疫情防控的情况下线上教学如何更好的开展。结合先进技术的教学形式(Teaching with Advanced Technology)是曾益慧创服务工程教育需求的一个重要手段,我们期望与各位老师站在一起,做好线上教学保障工作,共同打好疫情防控战!


今天,给大家推荐一个线上实验教学神器 – Multisim Live:不需要实验室和硬件设备,只需要有浏览器和Multisim Live,你就可以随时随地的进行线上电路仿真实验。


1 - 什么是Multisim Live

简单来说,Multisim Live就是一个在线版的Multisim,可以让用户在任何地方、任何时间和任何设备上进行电路仿真工作。它是一个基于Web浏览器的、不依赖于操作系统的、完全交互式在线电路仿真环境,并且基于精确的工业标准SPICE仿真模型构建。

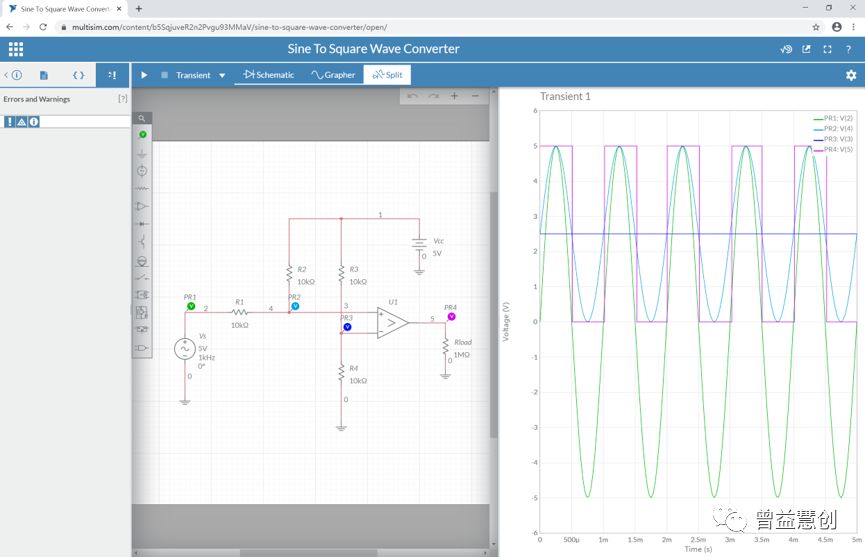

图 - 在Multisim Live中进行正弦波-方波转换电路的仿真



2 - Multisim Live能帮您做什么?


结合Multisim Live的功能特性和目前大家在线教学的可能需求,我们总结了以下几个Multisim Live可能帮助到您的地方:

1) 每个用户都可以在Multisim Live中建立自己的账户,师生们可以方便的对自己创建的电路进行管理和分享

2) 在老师备课的时候可以提前把上课所要讲解到的电路原理图事先在Multisim Live中准备好,并设置好所需的观测点和展示图表,方便在授课的时候使用。而且这些电路可以通过Multisim Live随时分享给学生。

3) 在学生对课程内容预习或自学的时候,可以借助Multisim Live随时随地的对电路进行仿真,调整电路参量,观察电路现象;重要的是,这个过程无需学生下载、安装和激活任何软件,基于学生自己的电脑、甚至手机(无所谓Windows、IOS、Android 或者Linux系统平台)就可以实现仿真,尽可能的降低学生使用门槛,提升学生的自学兴趣。

4) 在老师授课的时候结合课程讲解内容,老师可以借助Multisim Live实时的对电路进行修改,学生可以获取更新的电路,随时在自己的设备上运行仿真结果,增加在线授课时的师生互动,让在线课堂活起来。

5) 在课后的作业完成、提交及答疑环节可以借助Multisim Live中的群组功能高效的完成。老师可以为授课班级创建一个单独的群组,群组中的用户可以在群组中上传、共享电路并有专门的讨论区可以完成讨论答疑。


3 - 如何开始使用Multisim Live?

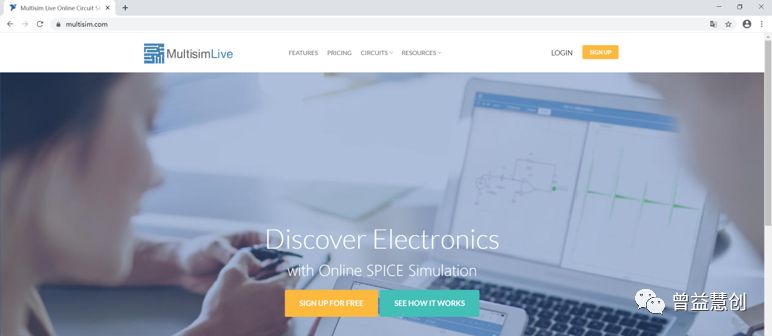

访问multisim.com,进入到Multisim Live的欢迎页面。

提示:推荐使用Chrome浏览器





在欢迎页面中可以进入到Multisim Live的一些特性介绍页面,也可以查看到其他用户在公共区域分享的一些参考电路。

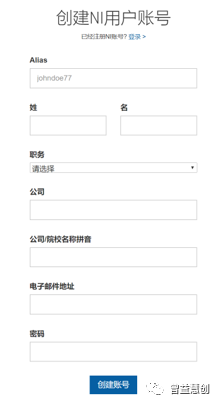

如果您有NI用户账号,直接点击页面右上角的LOGIN按钮登录。如果您没有NI用户账号,点击SIGN UP完成NI用户账号的注册。

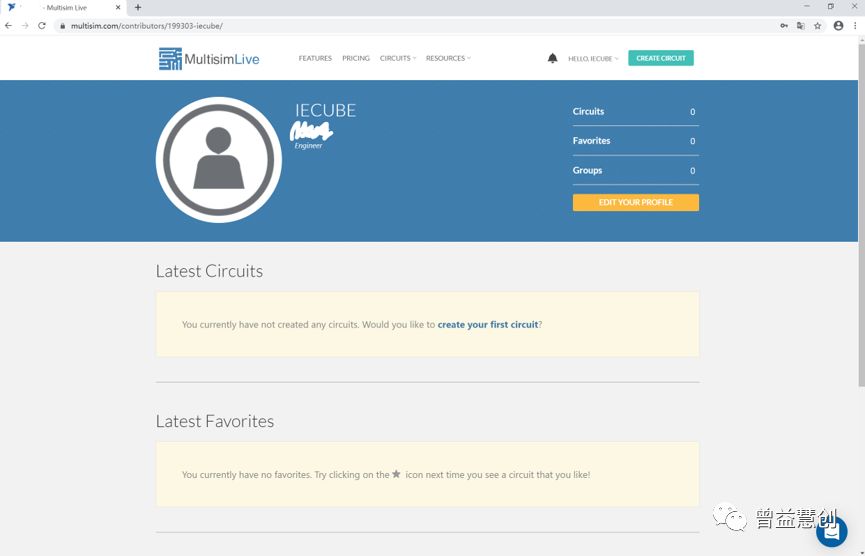

完成NI用户账号的注册后,您就可以进入到自己的Multisim Live用户页面。

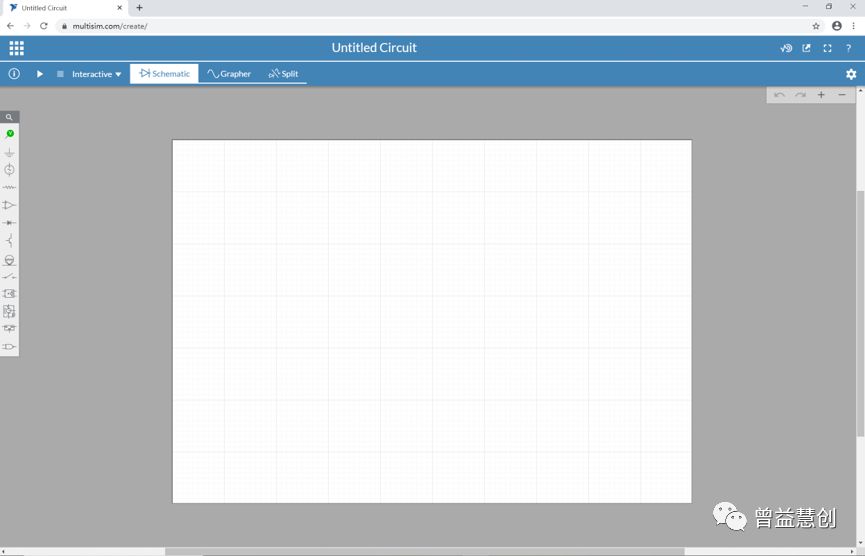

点击用户页面右上角的CREATE CIRCUIT按钮,您就可以开始创建自己的电路了。

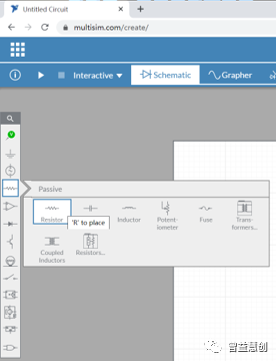

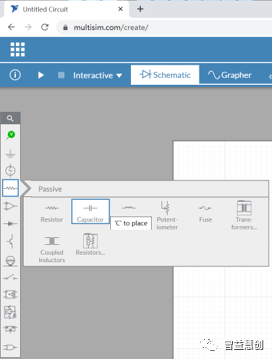

在页面左边的元件栏里,您可以选择各种各样的电路元件放置到中间的电路原理图区域。

为了给您更好的演示,我们尝试实现一个RC滤波器电路的仿真,需要用到的电路元件包括交流电压源、电阻和电容。

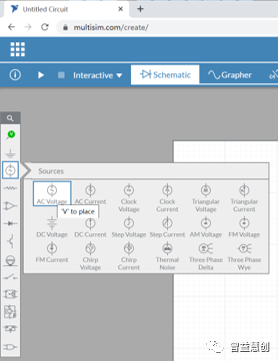

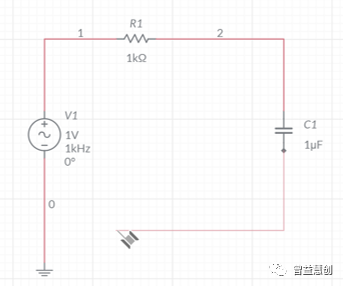

分别选择交流电压源、电阻、电容和地,拖放到电路原理图区域,并完成元件之间的连线。

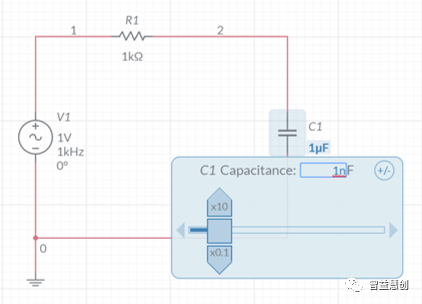

调整电路元件参数,双击1uF电容值,把电容值调整为1nF。




在RC滤波器的输入和输出端,各放置一个电压探针(在元件栏的第一个子菜单中选取)用于观测电路仿真结果。

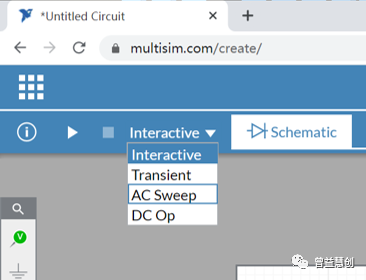

在页面上方的仿真模式下拉列表中,选择AC Sweep模式,对滤波器进行交流扫描分析。

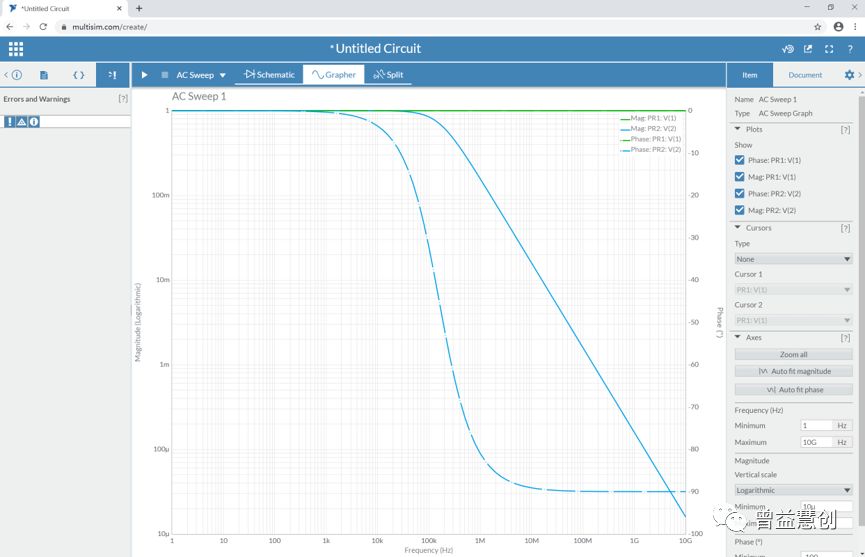

点击页面上方的运行仿真按钮,运行仿真,页面会自动跳转到记录仪页面,查看电压探针采集到的仿真结果。

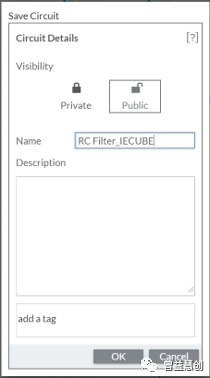

打开左上角的菜单栏,点击Save按钮,打开电路保存界面,选择电路保存可见性(此处我们选择公共可见)、对电路命名、为电路添加描述和索引标签,点击OK完成电路保存。

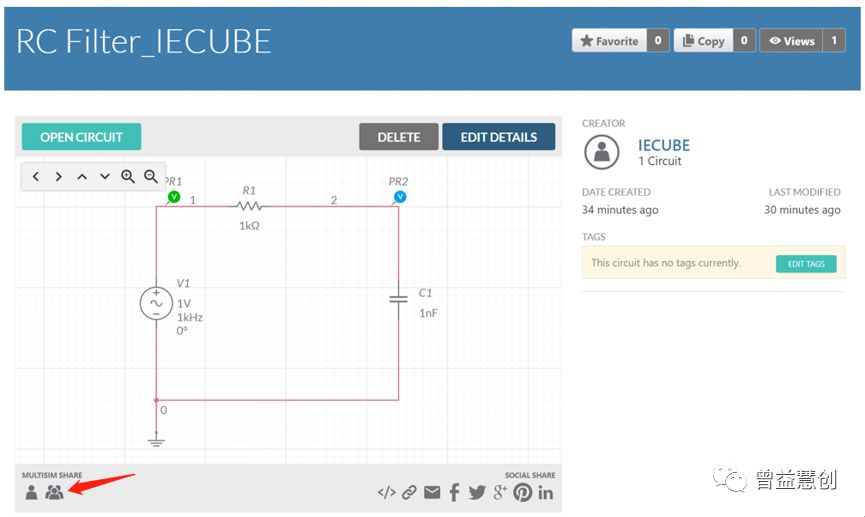

保存完成后,该电路的URL链接就可以用来给其他用户分享电路了。

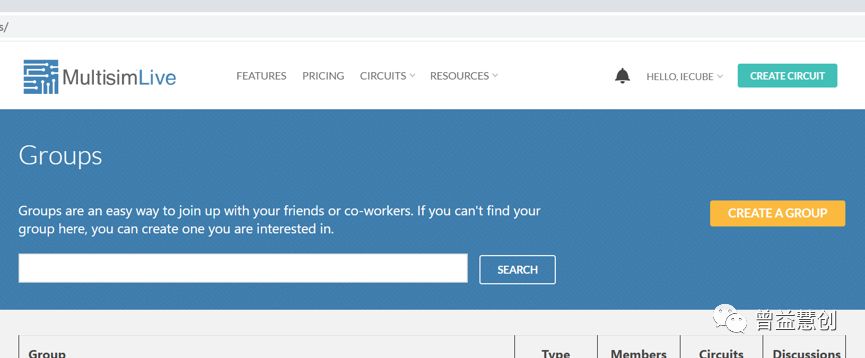

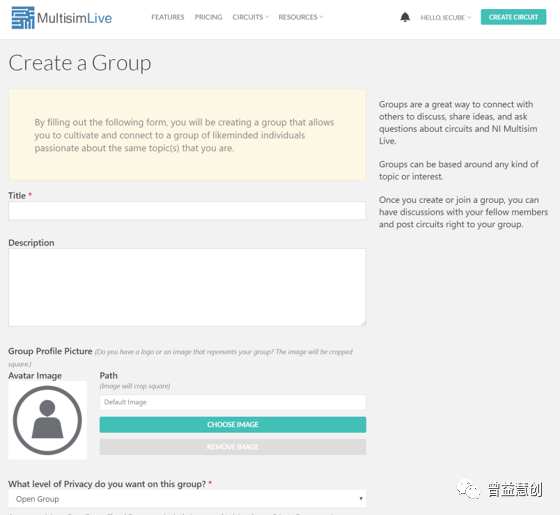

点击群组页面中的CREATE A GROUP按钮,可以开始创建群组。





群组创建好了之后,用户便可以把自己创建的电路,通过MULTISIM SHARE共享到自己的群组中了。




4 - 关于费用

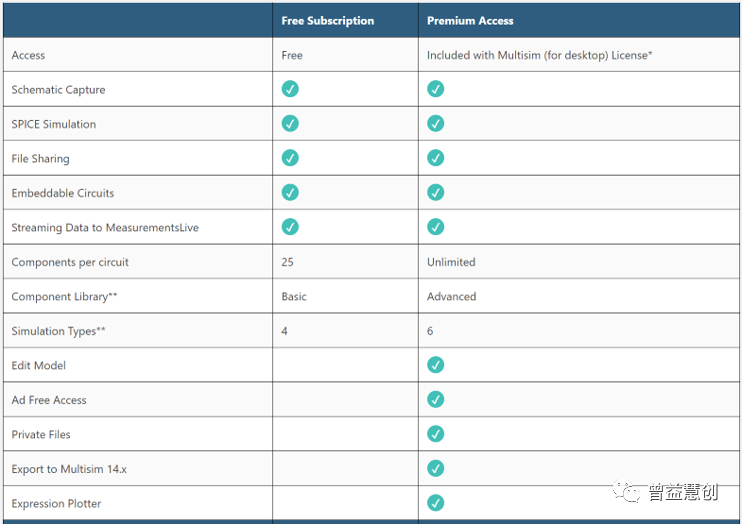

Multisim Live有免费版和付费版之分,区别主要在单个电路的元件数量限制、元件库、仿真类型等区别。在免费版中,已经可以完成许多基本的电路教学仿真实验。
