CompactRIO分布式测量与控制设备

利用​集成​的​软件​工具​链,​结合​信号​调理​I/​O​模​块,​轻松​构​建​和​部署​实​时​应用​程序。

CompactRIO分布式测量与控制设备
产品概述
产品特征/适配实验
相关推荐

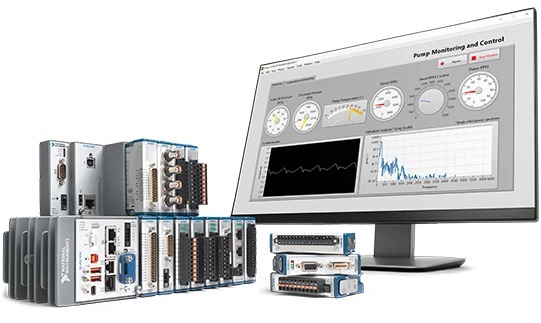

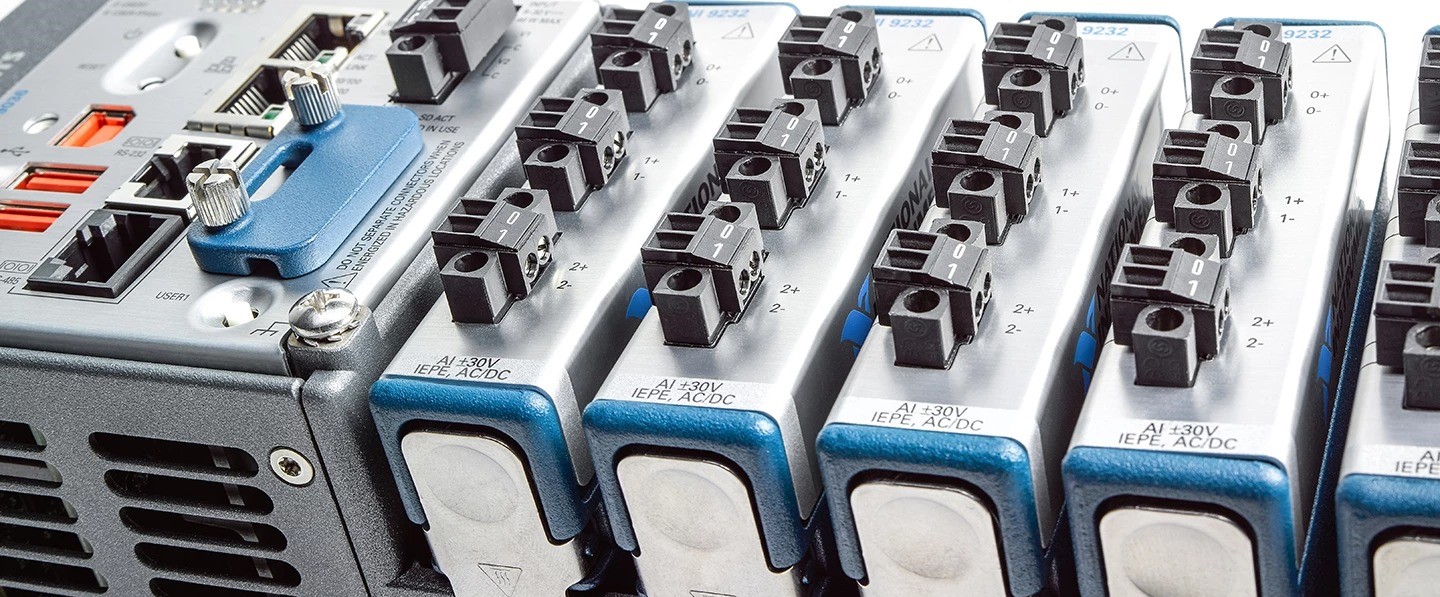

什么​是​CompactRIO?

CompactRIO​系统​提供​了​高​处理​性能、​传感器​专用​I/​O​和​紧密​集成​的​软件​工具,​使​其​成为​工业​物​联​网、​监测​和​控制​应用​的​理想​之​选。​实​时​处理​器​提供​可靠,​可​预测​的​行为,​而​FPGA​在​需要​高速​逻辑​和​精​确定​时​的​较​小​任务​上​表现​出色。

什么​是​CompactRIO?

了解​更多​关于CompactRIO

什么​是​CompactRIO? 观看​视频
什么​是​CompactRIO?
灵活​的​开发​选项
灵活​的​开发​选项

使用​LabVIEW​以及​实​时​模​块​和​FPGA​模​块,​提取​低级​代码​并​使用​工具​在​CompactRIO​系统​上​构​建​和​部署​时间​确定​性​应用​程序。

远期​数据​采集
远期​数据​采集

使用​运行​Linux Real-​Time OS​的​集成​控制器​和​传感器​I/​O​模​块,​直接​在​CompactRIO​控制器​上​构​建​和​部署​稳健​的​应用​程序。

数据​采集​和​控制​二​合一
数据​采集​和​控制​二​合一

利用​FPGA​的​用户​可​编​程​优势,​集成​现有​IP,​从而​采集​高​质量​数据,​实​时​处理​并​提供​反馈。

开放​且​安全​的​平台
开放​且​安全​的​平台

与​技术​社区​的​用户​和​开发​者​协作,​通过​上千​个​开​源​应用、​IP、​范​例,​充分​发挥​NI Linux Real-​Time OS​的​开放​性​优势。

方案特点
方案特点

实现高达40MHz的确定性循环速率,用于控制和数据记录应用
使用可重配置的部署选项,扩展控制、机电一体化以及机器人应用的功能
应用高速FPGA的并行处理能力,优化控制算法
提供NI-DAQmx支持,简化编程并便于直接访问I/O
CompactRIO​硬件​使用​具有​实​时​功能​的​I/​O​模​块​(不同​的​传感器​或​协议​有​不同​的​模​块)​提供​工业​级别​的​监​控​解决​方案
下列​应用​的​理想​之选:实​时​处理​需求、工业​监​控​应用、长期​现场​测试

产品特征
适配软件
产品特征

LabVIEW

LabVIEW实时模块

LabVIEW MathScript RT Module

LabVIEW控制设计和仿真模块

LabVIEW FPGA模块

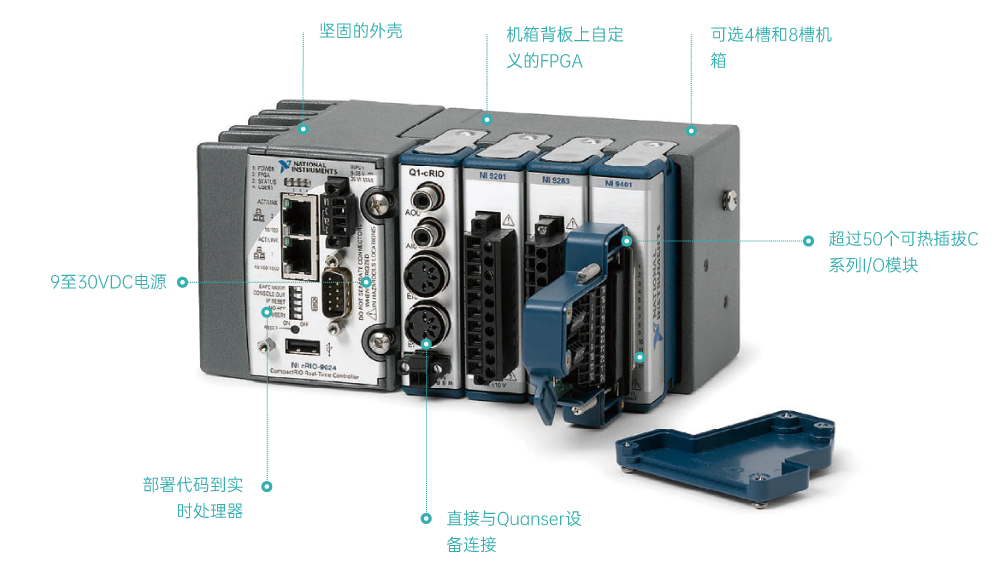

CompactRIO​系统​组件
CompactRIO​系统​组件

CompactRIO​系统​由​控制器​和​机​箱​组成。​控制器​上有​一个​运行​Linux Real-​Time OS​的​处理​器,​机​箱​上有​可​编​程​FPGA。​CompactRIO​支持​NI​和​第三​方​的​工业​I/​O​模​块。

CompactRIO​系统​组件

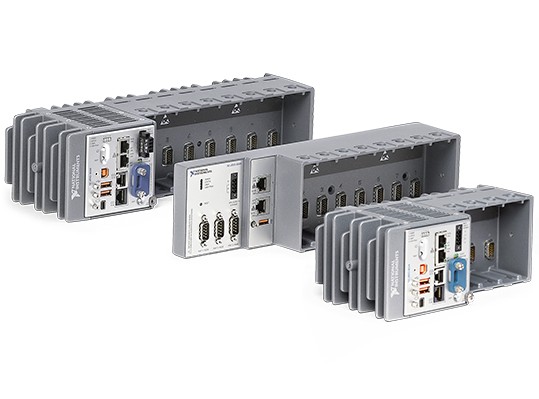

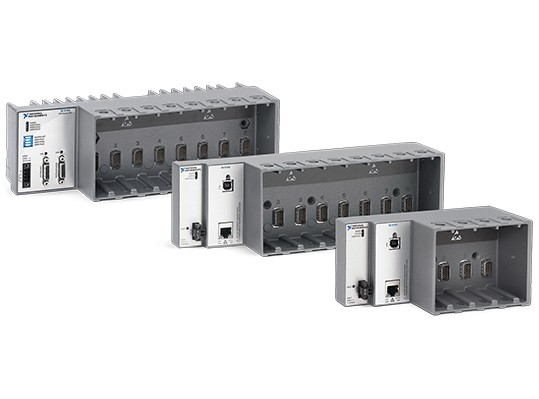

机箱
机箱

CompactRIO​机​箱​是​集成​系统​架构​的​中心。​它​直接​连接​到​I / O,​以便​高性能​访问​每​个​模​块​的​I/​O​电路​以及​定​时、​触发​和​同步。​因为​每​个​模​块​都​直接​连接​至​FPGA,​而​非​通过​总​线​连接,​所以​CompactRIO​的​系统​响应​与​其他​控制器​架构​相比​几乎​没有​延迟。

控制器
控制器

CompactRIO​具有​性能​卓越​的​集成​式​控制器。​控制器​有​优异​的​耐用性,​符合​工业​标准​认证,​具有​视觉、​运动、​工业​通信​和​人​机​界面​等​功能。​CompactRIO​包含​一个​处理​器,​该​处理​器​可以​可靠​且​确定​地​执行​LabVIEW Real-​Time​应用​程序,​并​提供​多​速率​控制、​执行​跟踪、​板​载​数据​记录​以及​与​外围​设备​的​通信。

了解新增​​的​NI-​DAQmx​驱动​程序

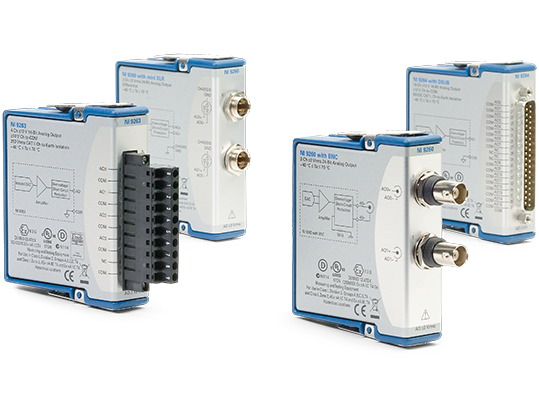

模块
模块

I/​O​模​块​包含​隔离,​转换​电路,​信号​调理​和​内​置​连接,​可​直接​连接​到​工业​传感器/​执行​器。​通过​提供​多种​接​线​选项​并​将​连接​器​接​线​盒​集成​到​模​块​中,​CompactRIO​系统​大大​降低​了​空间​需求​和​现场​接​线​成本。​您​可以​从​70​多种​NI C​系列​I/​O​模​块​中​进行​选择,​将​CompactRIO​连接​到​几乎​所有​传感器​或​执行​器。

C​系列​数字​模块
为​CompactDAQ​或​CompactRIO​系统​提供​数字​输入​和​输出​功能。 C​系列​数字​模​块​与​一系列​工业​开关、​传感器​和​设备​进行​交互。​部分​模​块​的​每​个​通道​都​配有​LED,​用以​指示​通道​状态。​该​模​块​支持​输入、​输出​或​数字​线路​的​组合,​它们​可以​与​各种​电压​和​逻辑​电​平​进行​交互,​因此​非常​适合​各种​台式​和​工业​环境。​此外,​C​系列​数字​模​块​还​提供​了​隔离​选项​以及​漏​极​或​源​极​功能,​以便​为​数字​I/​O​应用​提供​进一步​的​保护。​C​系列​数字​模​块​与​CompactRIO​结合​使用​时,​LabVIEW FPGA​可​用于​创建​自​定义​的​高速​计数​器/​定​时​器、​数字​通信​协议、​脉冲​生成​以及​更多​其他​功能。​C​系列​数字​模​块​还​具有​NI-​DAQmx​驱动​程序​和​配置​实用​程序,​可​简化​配置​和​测量。​NI-​DAQmx​支持​NI​编​程​环境​以及​Python、​ANSI C、​C#.NET​和​MathWorks MATLAB®​软件。
C​系列​电压​输入​模块
用于​测量​CompactDAQ​或​CompactRIO​系统​的​输入​电压​信号。​部分​型号​还为​高压​应用​提供​隔离​和​过​流​保护​功能。 C​系列​电压​输入​模​块​适用​于​电压​测量​应用。​该​模​块​上​的​隔离​功能​可​将​通道​彼此​分离,​将​通道​与​COM​或​大地/​地面​分离,​以​确保​安全​性、​抗​噪​性​和​高​共​模​电压​范围。​该​模​块​具有​高达​100 V​的​过​压​保护,​用于​连接​错误​信号​或​各个​通道​出现​的​非​预期​信号。​您​可以​使用​随​附​选项​(如​可​配置​的​输入​范围、​输出​通道、​各种​连接​器​以及​封闭​式​或​非​封闭​式​模​块)。​C​系列​电压​输入​模​块​还​具有​NI-​DAQmx​驱动​程序​和​配置​实用​程序,​可​简化​配置​和​测量。​NI-​DAQmx​支持​NI​编​程​环境​以及​Python、​ANSI C、​C#.NET​和​MathWorks MATLAB®​软件。
C​系列​温度​输入​模块
采集​CompactDAQ​或​CompactRIO​系统​中​热电​偶​和​电阻​温度​检测​器​(RTD)​的​测量​数据。 C​系列​温度​输入​模​块​具有​多​达​16​个​来自​热电​偶​或​RTD​的​温度​输入​通道。​该​模​块​可​包括​抗​混​叠​滤波​器、​开路​热电​偶​检测​和​冷​端​温度​补偿。​此外,​该​模​块​还​具有​隔离​功能,​以​确保​安全​性、​抗​噪​性​和​高​共​模​电压​范围。​C​系列​温度​输入​模​块​还​具有​NI-​DAQmx​驱动​程序​和​配置​实用​程序,​可​简化​配置​和​测量。​NI-​DAQmx​支持​NI​编​程​环境​以及​Python、​ANSI C、​C#.NET​和​MathWorks MATLAB®​软件。
C​系列​应变/​桥​输入​模块
作为​CompactDAQ​或​CompactRIO​系统​的​一部分,​提供​用于​测量​应变​的​模拟​输入​通道。 C​系列​应变/​电​桥​输入​模​块​可与​通道​数​更高​的​动态​应变​测量​系统​配合​使用。​模​块​可以​采集​多​达​八个​通道​的​测量​数据,​提供​四分之一、​半​桥​和​全​桥​传感器​的​兼容​性​选项。​C​系列​应变/​电​桥​输入​模​块​非常​适用​于​需要​在​特定​时间​进行​测量​的​应用​通道,​例如​冲击​测试。​该​模​块​包括​内​置​电压​激励​以及​瞬​态​隔离,​可​抑制​高​共​模​噪声​并​提高​安全​性。​C​系列​应变/​电​桥​输入​模​块​还​具有​NI-​DAQmx​驱动​程序​和​配置​实用​程序,​可​简化​配置​和​测量。​NI-​DAQmx​支持​NI​编​程​环境​以及​Python、​ANSI C、​C#.NET​和​MathWorks MATLAB®​软件。
C​系列​通用​模拟​输入​模块
在​CompactDAQ​或​CompactRIO​系统​中​为​电压、​电流、​温度​和​应变​测量​提供​模拟​输入​通道。 C​系列​通用​模拟​输入​模​块​有助​于​执行​多​用途​测量。​该​模​块​使用​测量​特定​的​适​配​器,​提供​了​针对​加速度​计、​供电​传感器、​全​桥​和​电压​测量​以及​1/4​桥、​半​桥、​60 V​和​电流​测量​的​内​置​支持。​您​还​可以​选择​一些​选项,​用于​测量​传感器​(如​应变​计、​电阻​式​温度​检测​器​(RTD)、​热电​偶、​测​压​元件​和​其他​需要​供电​的​传感器)​信号。​C​系列​通用​模拟​输入​模​块​还​具有​NI-​DAQmx​驱动​程序​和​配置​实用​程序,​可​简化​配置​和​测量。​NI-​DAQmx​支持​NI​编​程​环境​以及​Python、​ANSI C、​C#.NET​和​MathWorks MATLAB®​软件。
C​系列​声音​与​振动​输入​模块
为​基于​CompactDAQ​和​CompactRIO​系统​的​声音​与​振动​应用​提供​动态​信号​采集。 C​系列​声音​与​振动​输入​模​块​集成​了​软件​可​选​的​AC/​DC​耦合、​IEPE​开路/​短路​检测​以及​IEPE​信号​调理。​输入​通道​可​同步​测量​信号。​每​个​通道​还​具有​内​置​的​抗​混​叠​滤波​器,​可​自动​调整​至​采样​率。​这些​模​块​与​智能​TEDS​传感器​兼容。​C​系列​声音​与​振动​输入​模​块​还​具有​NI-​DAQmx​驱动​程序​和​配置​实用​程序,​可​简化​配置​和​测量。​NI-​DAQmx​支持​NI​编​程​环境​以及​Python、​ANSI C、​C#.NET​和​MathWorks MATLAB®​软件。
