CompactDAQ数据采集系统
01.09 2023

CompactDAQ系统(cDAQ)为工程师提供了可定制的解决方案,适用于在台式或分布式架构中进行电气和物理测量。


 什么是CompactDAQ

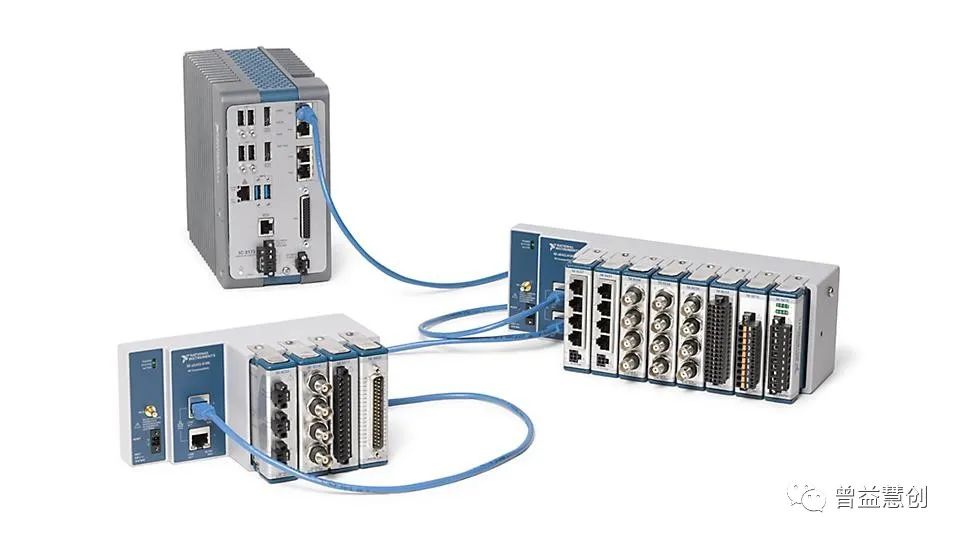

在CompactDAQ系统中,机箱通过USB或以太网连接到PC,机箱上可插入一个或多个调理I/O模块,以直接连接传感器。用户可以同步多个CompactDAQ机箱来搭建分布式系统。CompactDAQ控制器提供多个款型选择,可以运行Windows系统,也可以运行实时操作系统来实现独立运行。

CompactDAQ系统包含4个部分:CompactDAQ机箱、CompactDAQ控制器、集成信号调理的I/O模块和软件。

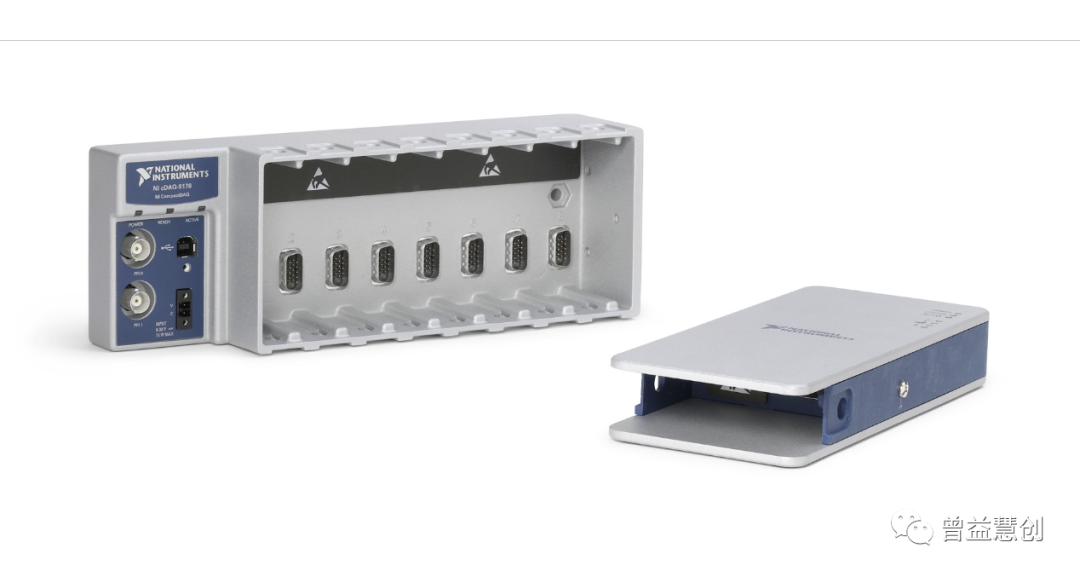

CompactDAQ机箱


CompactDAQ机箱可控制C系列I/O模块和外部主机之间的时序、同步和数据传输。这些机箱提供USB、以太网或Wi-Fi等连接选项,具有多个插槽,可以为各种应用提供充足的I/O。


CompactDAQ机箱具有如下的优势和特点:


采集混合测量数据:

CompactDAQ机箱可支持60多种测量模块,模块插入机箱中后即可直接连接传感器或信号,并采集同步测量结果。CompactDAQ机箱具有多个定时引擎,从而可以在同一系统中以不同的速率运行单独的硬件定时I/O任务。

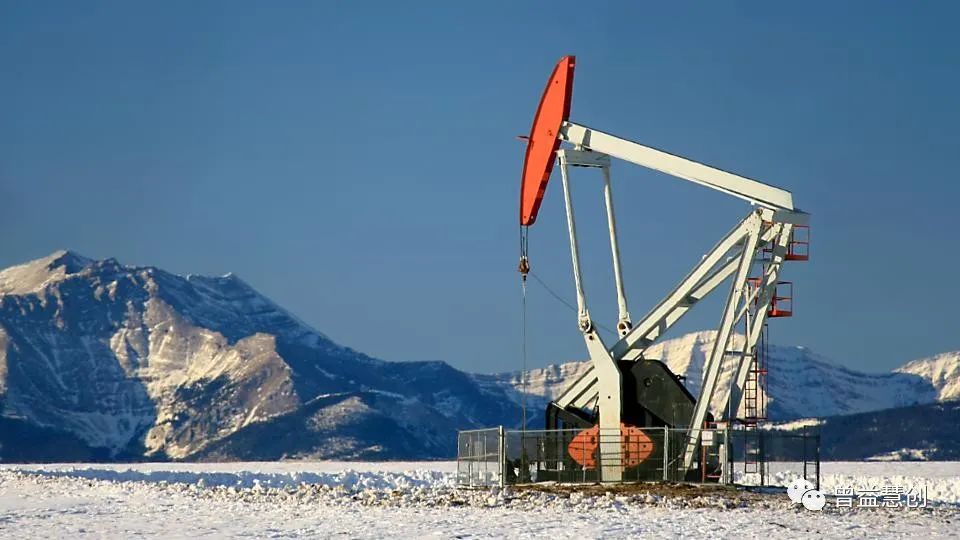

部署到恶劣的环境

由于CompactDAQ机箱具有坚固的外形结构,-40°C至70°C的更宽工作温度范围,50g抗冲击和5g抗振动性能,因而可以部署在靠近待测设备的位置,从而缩短传感器导线的长度,减少噪声的影响。





同步分布式系统

通过基于时间敏感网络(TSN)技术的机箱,您可以准确地进行长距离同步,并将布线成本降低,从而更轻松地通过以太网实现时间同步的分布式测量。您还可使用集成网络开关,通过简单的菊花链连接,轻松扩展系统。




定制您的应用

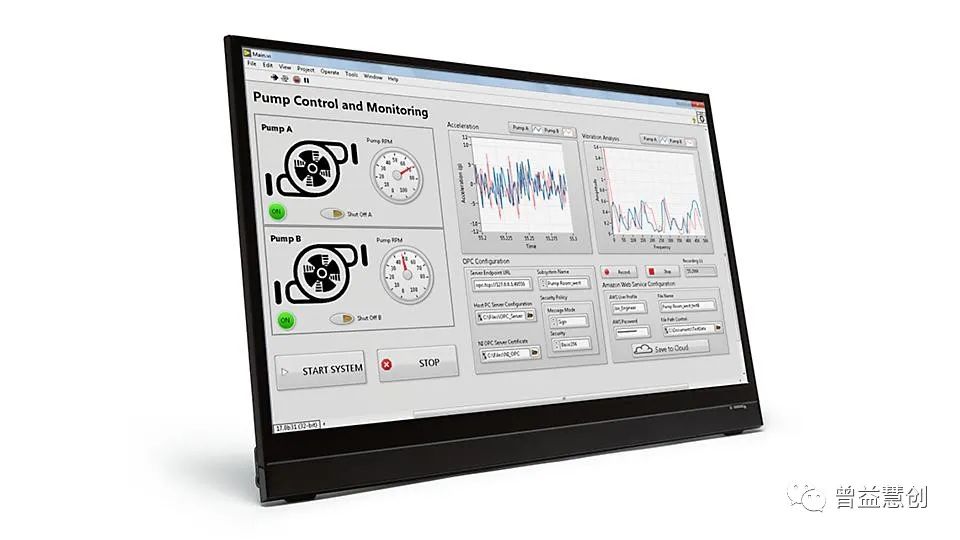

LabVIEW提供了无缝的硬件集成、易用的编程方法和内置分析算法,可大幅降低自动化和定制化的复杂性。LabVIEW结合CompactDAQ机箱,可帮助您可视化和分析实际信号,以根据数据做出有据可依的决策。

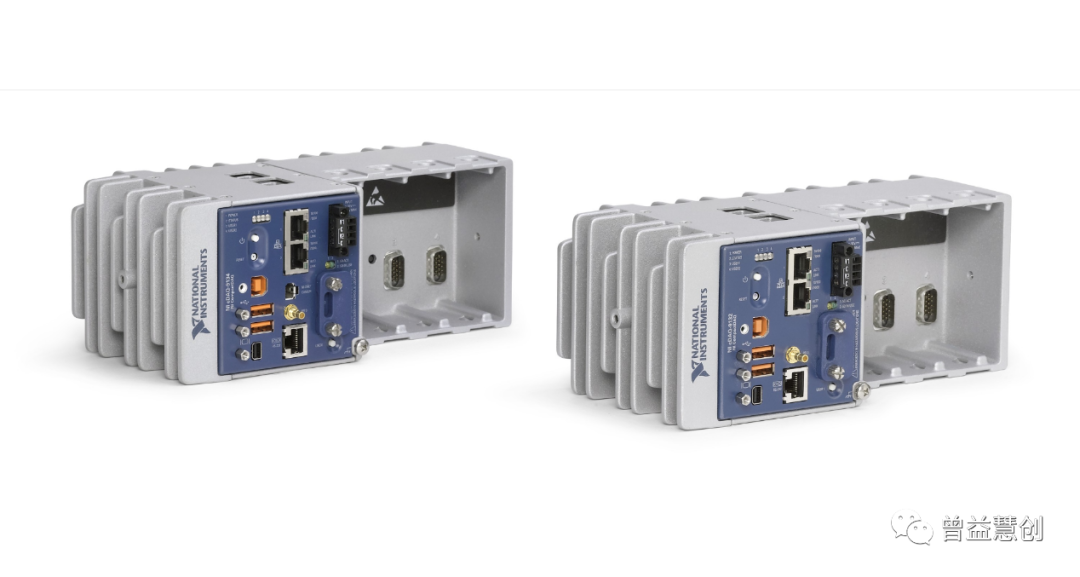

 CompactDAQ控制器


CompactDAQ控制器是一款坚固、可靠的高性能嵌入式控制器,具有行业标准认证。该控制器适用于在将数据记录到板载或可移动SD存储器的同时,执行波形采集和在线软件分析。 C系列模块提供高精度I/O和针对特定 测量的信号调理功能,可连接任何传感器类型。

控制器还提供广泛的标准连接和扩展选项,如USB、以太网、CAN/LIN和RS232串行。它可运行NI Linux实时操作系统或Windows 嵌入式系统。

用户可以使用包括LabVIEW在内的多种编程语言自定义和部署测量应用程序,其中LabVIEW提供了超过950个信号处理和分析函数来帮助用户加速开发。

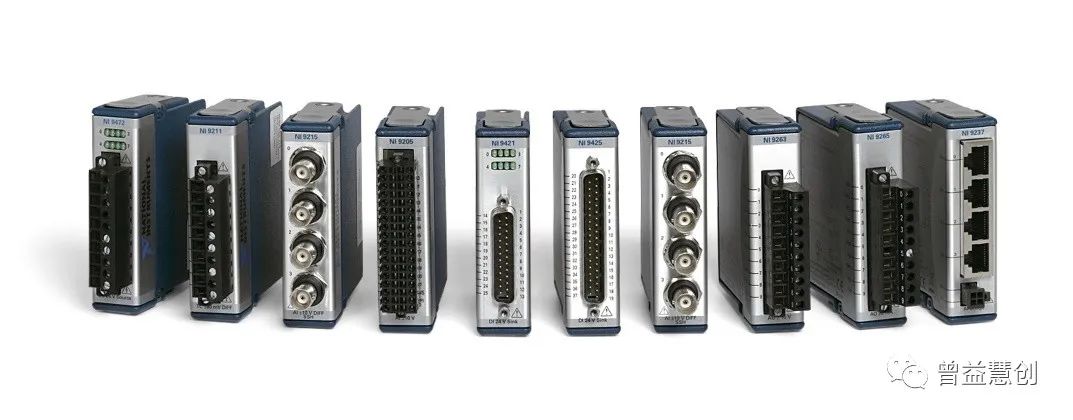

CompactDAQ模块

集成信号调理的I/O模块

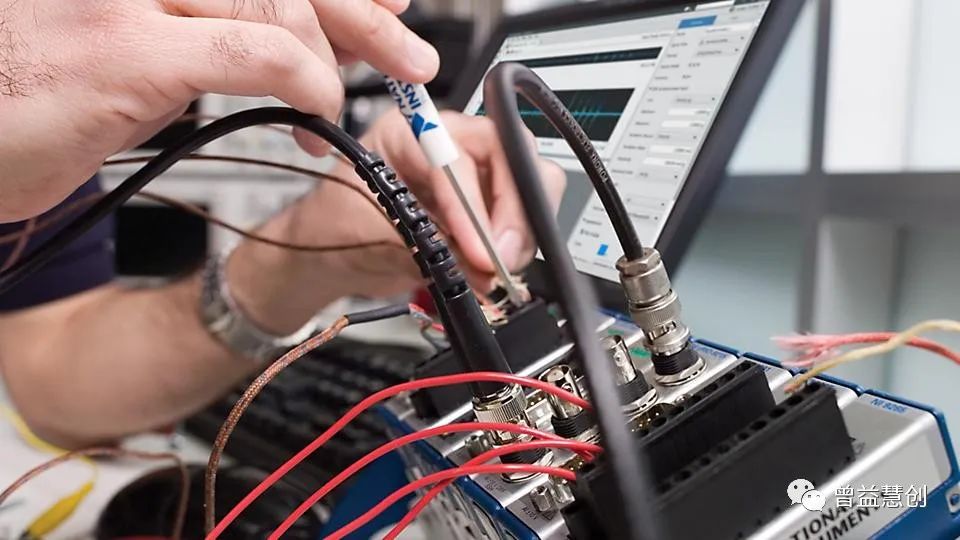

CompactDAQ模块可连接到多种传感器和总线,并支持温度、电压、电阻、音频等测量。其设计坚固耐用,便于携带,是用户数据采集应用的理想之选。


软件

Compact系统支持用户用LabVIEW、Python、C或者MATLAB进行开发应用,很大程度的兼容各种用户习惯的软件开发工具链。



Compact系统在LabVIEW环境下能获得最佳使用体验:NI编程环境是集成了各种编程语言的开发环境,旨在简化工程系统的开发、调试和部署。这些软件工具使用户能够使用现成即用的语言功能、拖放式工程UI开发、工程IP、范例、用于集成I/O的硬件驱动程序以及内含的技术来构建定制应用程序,以满足您用户的特定需求。
