ELVIS III + Python | 如何用Python对ELVIS III进行编程开发

02.16 2023

通过本文，你将学习如何在NI ELVIS III上安装和使用Python：连接到NI ELVIS III，安装包和库，下载存储库，运行Python代码。


1 - 软件环境搭建

配置ELVIS III设备

1) 安装 NI Measurement Live Support Files；

2) 通过以太网或无线网络将NI ELVIS III连接到Internet，以便可以从Internet上安装Python库（建议使用以太网端口）；

3) 打开Internet Explorer；

4) 访问NI ELVIS III配置网站：


注意:

IP地址可以在NI ELVIS III的OLED显示屏上找到：按下ELVIS III上BUTTON 0，直到出现IP地址。将显示的IP输入到上述地址中。

5) 启用安全Shell服务器并单击Restart重新启动设备；


6) 设置时间配置。将日期、当前时间和时区配置为当前本地时间；


注意:

确保在您选择的日期上有一个蓝色标记。重新启动设备后，必须重新设置时间配置。（此处设置好时间后不需要重启。）

7) 如果你想要运行UART例子，需要通过NI MAX软件安装NI-VISA。

为ELVIS III Python安装必备软件

接下来，我们将安装执行NI ELVIS III Python范例所需的软件，以及使用Python FPGA API所需的包。

1) 安装并打开SSH客户机。如果你没有安装，我们建议你使用 PuTTY:


A. 配置PuTTY或其他客户端如下:

a. Host Name:

b. Port: 22

c. Connection Type: SSH

B. 一旦连接打开，登录账户为:

a. login as: admin

b. Password: (按回车即可。默认情况下没有密码。)

2) 运行以下命令安装必备软件:

注意:在运行这些命令之前，必须设置时间配置。如果在下载nifpga时出现任何错误，请确保正确设置了NI ELVIS III的时间配置。

opkg update

opkg install python3

opkg install python3 python3-misc

curl https://bootstrap.pypa.io/get-pip.py | python3

pip install nielvis

安装NI ELVIS III Python范例

接下来，我们将下载NI ELVIS III Python范例。

下载ZIP文件并通过SFTP上传到设备

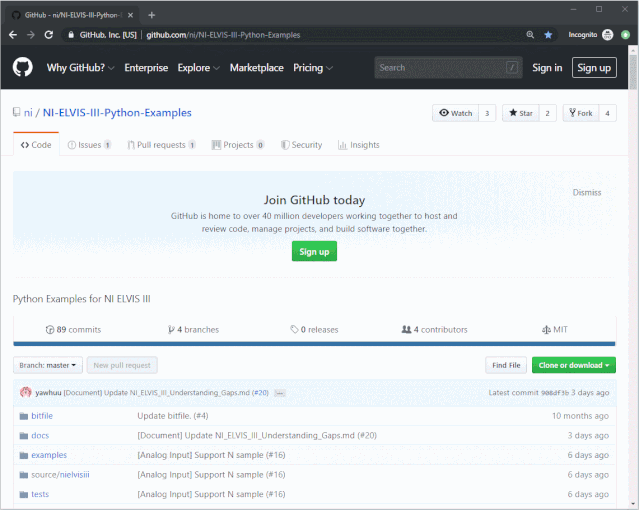

1) 在GitHub上打开NI ELVIS III Python范例；

2) 从GitHub下载NI ELVIS III Python帮助程序库和Python范例并解压缩；

a) 下载范例；


b) 解压缩刚刚下载的文件；


3) 将NI ELVIS III Python范例传输到NI ELVIS III设备；

a) 方式1：通过scp传输文件

scp -r NI-ELVIS-III-Python-Examples-master/ admin@ :/home/admin/

注意：

密码：（空白。默认情况下没有密码。）

确保您的命令与范例相同（scp -r NI-ELVIS-III-Python-Examples-master/ admin@

b) 方式2：通过FileZilla传输文件

A. 下载并安装FileZilla。也可以自由使用任何其他您愿意使用的应用程序来传输文件

B. 将FileZilla配置如下：


a. Host Name:

b. login as: admin

c. Password:（空白。默认情况下没有密码。）

d. Port: 22

C. 将NI-ELVIS-III-Python-Examples-master/ 上传到目录/home/admin中


2 - 运行范例

A. 打开PuTTY运行范例。在将范例文件夹上载到的目录中，输入以下命令，进入NI-ELVIS-III-Python范例目录。

cd NI-ELVIS-III-Python-Examples-master/

注意：如果无法将当前目录更改为NI-ELVIS-III-Python-Examples-master/，请输入以下命令以访问目录中的内容/home/admin。您应该能够在列出的文件中找到NI-ELVIS-III-Python-Examples-master /。

B. 运行范例：

python examples/

例如：

python examples/analog/AI_singleChannel.py。

注意：在运行任何范例之前，请确保ELVIS lll实验板电源开关已打开。
